Name: Độ cứng cao YH Series High Precision Electrical Cylinder 200W Strong Load Bearing
Brand: SXEGL Intelligent Technology Co., Ltd.
SKU: YH25
Price: 400.00 USD
Availability: InStock

Chi tiết sản phẩm

Nguồn gốc: Trung Quốc

Hàng hiệu: SXEGL

Chứng nhận: CE/EPA/ROSH/FCC/ISO

Số mô hình: YH25

Điều khoản thanh toán và vận chuyển

Số lượng đặt hàng tối thiểu: 1

Giá bán: 100-700

chi tiết đóng gói: Thùng carton và bọt

Thời gian giao hàng: 5-14

Điều khoản thanh toán: L/C, D/A, D/P, T/T, Liên minh phương Tây, Moneygram

Khả năng cung cấp: Giao hàng trên toàn thế giới

Nhận được giá tốt nhất

nói chuyện ngay.

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                            Lanh điện dòng YH, Đàn điện chính xác cao, Máy điện 200W


Tên:	Xi lanh điện	Đầu ra động cơ tiêu chuẩn (W):	200W
Mô -men xoắn định mức (NM):	0,64	Lớp vít:	C7 lăn (Tỷ lệ Slender 1: 52,5)
Độ chính xác định vị lặp lại (mm):	± 0,02	Đột quỵ (mm):	30,50,100,150,180,200,250,300.350
Công suất động cơ tiêu chuẩn (W) 200W 57 Mô -men xoắn định mức bước:	0,26

Tên:	Xi lanh điện
Đầu ra động cơ tiêu chuẩn (W):	200W
Mô -men xoắn định mức (NM):	0,64
Lớp vít:	C7 lăn (Tỷ lệ Slender 1: 52,5)
Độ chính xác định vị lặp lại (mm):	± 0,02
Đột quỵ (mm):	30,50,100,150,180,200,250,300.350
Công suất động cơ tiêu chuẩn (W) 200W 57 Mô -men xoắn định mức bước:	0,26

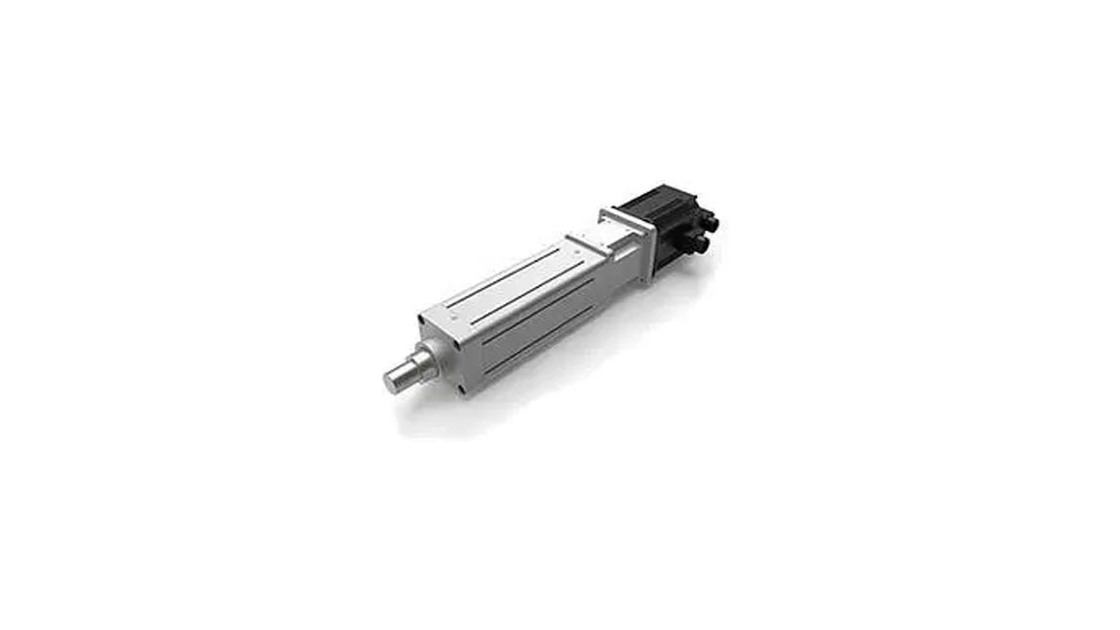

Độ cứng cao YH Series High Precision Electrical Cylinder 200W Strong Load Bearing

Các xi lanh điện chính xác cao của dòng YH được thiết kế cho các ứng dụng tự động hóa công nghiệp đòi hỏi,kết hợp sản xuất chính xác với thiết kế cấu trúc sáng tạo để đẩy ranh giới của hiệu suất hệ thống truyền động tuyến tính.

Các đặc điểm chính

Kiểm soát nhịp điệu vô hiệu cực chính xác:Vòng vít hình quả bóng được nạp sẵn và các tập hợp vòng bi chính xác cao với điều khiển vòng kín duy trì nhịp điệu trống trong phạm vi 0,1mm, với bù đắp mô-men xoắn động loại bỏ các lỗi định vị.
Năng lực tải dọc hạng nặng được cải thiện:5 lần chịu tải dọc lớn hơn so với các thiết kế truyền thống, được kích hoạt bởi bố cục đường ray kép đối xứng và cấu trúc trượt tăng cường.
Tăng độ cứng xoắn:Thiết kế đường ray V-groove kép nhúng với các sọc thép dày hơn duy trì độ chính xác tuyến tính ± 0,02mm ngay cả dưới tải trọng lập dị cao.
Chuỗi truyền độ chính xác C7-Grade:Vít bóng cuộn với mài chính xác đạt được độ chính xác tuyến tính ± 0,02mm trong khi cải thiện khả năng chịu mệt mỏi và tải trọng.

Các kịch bản ứng dụng

Xử lý Wafer bán dẫn:Độ chính xác định vị trí ± 0,02mm cho các máy chứa wafer 300mm trong môi trường phòng sạch.
Chất liệu đúc cắm cho các thành phần ô tô:Kiểm soát lực chính xác cho việc lắp ráp dung sai ở mức độ milimet.
Thiết bị hình ảnh y tế:Hoạt động yên tĩnh (≤55dB) với tuổi thọ hoạt động 100.000 chu kỳ và bảo vệ IP65 cho môi trường y tế.

Các thông số kỹ thuật YH25

Parameter	Giá trị
Điện lượng động cơ tiêu chuẩn	200W 57 Stepper
Mô-men xoắn số (Nm)	0.64 0.3
Mức độ vít	C7 Rolling (Slenderness ratio 1:52.5)
Độ chính xác định vị lặp lại (mm)	± 0.02
Chất dẫn (mm) / Động số (N) / Tốc độ tối đa (mm/s)	5 / 690 / 250 10 / 350 / 500 20 / 175 / 1000 5 / 300 / 50 (Stepper) 10 / 150 / 200 (Stepper) 20 / 75 / 400 (Stepper)
Động cơ (mm)	30,50,100,150,180,200,250,300,350
Trọng lượng tối đa (kg)	Xét ngang: 12
Trọng lượng cơ thể (0mm đường)	1.5kg
Trọng lượng được thêm cho mỗi 50mm	2kg

Tùy chọn chuyển đổi từ tính

Mô hình	Loại	Chiều dài dây
CS1-H-1M	Chuyển đổi loại ống liên lạc	1m
CS1-HN-3M	Loại transistor không tiếp xúc NPN	3m
CS1-HP-3M	Loại transistor không tiếp xúc PNP	3m

So sánh chuỗi

Mô hình	YH16	YH25
Điện lượng động cơ tiêu chuẩn	100W	200W
Mô-men xoắn số (Nm)	0.32	0.64
Trọng lượng tối đa (kg)	8/12	12/20
Trọng lượng cơ thể (0mm đường)	0.8kg	1.5kg
